MJ-800科密加強型報警輸出及消防聯動擴展板

產品概述

科密MJ-800加強型報警輸出及消防聯動擴展板,它是門禁控制器的一個附加模塊,配合軟件設置,主要是用來提供消防和報警信號的聯動輸出, 可控制非法闖入報警﹑門長時間未關閉報警﹑脅迫進入報警﹑ 門開聯動輸出﹑ 無效刷卡報警﹑火警報警聯動等.。該模塊具有實用性強、接口簡單、設計性能穩定等特性,它帶有電源和繼電器狀態指示燈,可指示通訊故障情況,是一款性能價格比優良的聯動擴展模塊。

功能特色

  • 四路報警輸出,可自由定義給所在控制器的某個門及某幾個門的功能
  • 可連接消防閉合信號輸出,收到消防信號后自動打開所在控制器的所有的門,并產生一條消防報警記錄供事后查詢。
  • 可連接防盜戒嚴信號輸出,收到防盜信號后自動關閉所在控制器的所有的門,且無法通過正常途徑打開,再輸入一次戒嚴信號,控制器恢復正常狀態,依次類推,達到防盜以及關門抓賊的功能。
  • 可控制非法卡闖入報警、門長時間未關報警、脅迫報警、門開聯動輸出、無效刷卡報警、火警報警聯動等。可設置每路輸出的延時保持時間,0-1000秒可設置。

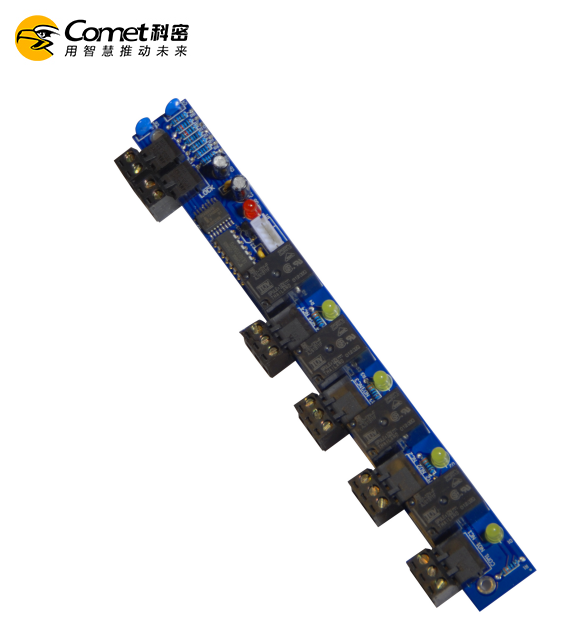

產品外觀

MJ-800科密加強型報警輸出及消防聯動擴展板-圖片1

附件清單

主板*1、說明書*1、合格證*1 連接線*1

產品參數

功能 MJ-800
報警輸出 四路報警
消防閉合信號輸出 可連接
防盜戒嚴信號輸出 可連接
每路輸出的延時保持時間 0-1000秒

安裝要求

  • 電源到控制器:采用兩芯線,線徑在 1.0 毫米以上。
  • 讀卡器到控制器:建議用 8 芯屏蔽多股雙絞網線。紅與紅白接 12V 正,棕與棕白接 GND,

綠接數據 D0,綠白接數據 D1。線徑建議在 0.5 毫米以上。實際應用最長不要超過 60 米,屏蔽線接大地;如通訊效果不佳,可增加讀卡器的供電線線徑。

  • 按鈕到控制器:采用兩芯線,線徑在 0.3 毫米以上。建議使用八芯網線,按鈕任意其中兩根線即可,以后可以改接讀卡器,實現進出雙向刷卡功能。
  • 電鎖到控制器:建議使用兩芯電源線,線徑在 1.0 毫米以上。如果超過 50 米要考慮使用更粗的線,或者多股并聯。最長不要超過 100 米,一般控制在 70 米。
  • 門磁到控制器:建議選用兩芯線,線徑在 0.3 毫米以上,如果無需在線了解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警等功能,門磁線可不接。
  • TCP/IP 通訊:使用國標網線,控制器到交換機或者電腦的距離不超過 100 米。

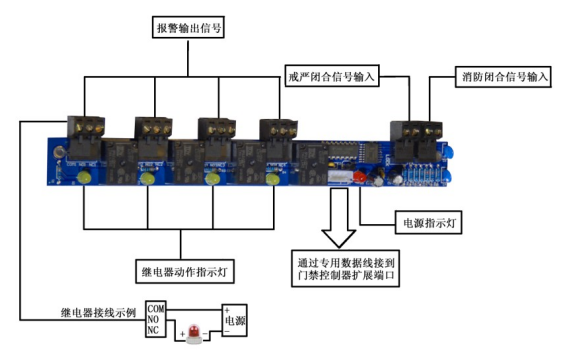

7.接線簡易圖

MJ-800科密加強型報警輸出及消防聯動擴展板-圖片2
