產品概述

科密MJ-801是一款單門雙向的的門禁控制器，采用32位500MHZ高速CPU, 具有超高的CPU性能和最佳的實時響應速度；全新的超高頻率網絡電路設計，配套百兆網卡，具有極佳的網絡數據處理性能，能適應各種特殊復雜的網絡環境。

主要應用于小區、學校、銀行、辦公樓、工廠等場所。

功能特色

• 32位500MHZ高速CPU, 具有超高的CPU性能和最佳的實時響應速度
• ?標準TCP/IP通訊，百兆網卡，能適應各種大型復雜的網絡環境；
• ?控制器內置程序看門狗以及硬件看門狗，杜絕死機；
• ?設備支持在線固件升級，優化升級操作簡單方便。
• l?通訊密碼：支持通訊密碼設置，通訊時需要校驗通訊密碼，設備使用更安全可靠；
• l?超級卡：超級卡不受限制開門；
• ??黑名單：已注冊的卡丟失或被盜，可設置成黑名單卡，黑名單卡刷卡后會聯動報警輸出；
• 多卡開門：支持多人，多組，混合組合開門（A組任意兩人組合開門）和跨組多卡開門設置（A組1人+B組 1人組合開門）；
• 首卡開門功能：在設置的時間段內，首卡轉換門狀態；
• ?路線反潛回：支持通過設置路線實現反潛回功能；
• 互鎖功能：支持多門控制器任意組合的互鎖功能，任何時候僅能打開一個門；
• ?區域人數限制：支持設置區域內限制人數；
• 全局控制：設備可設置成服務器模式，服務器模式作為區域總控制臺，可實現跨設備的全局區域互鎖以及區域反潛回；

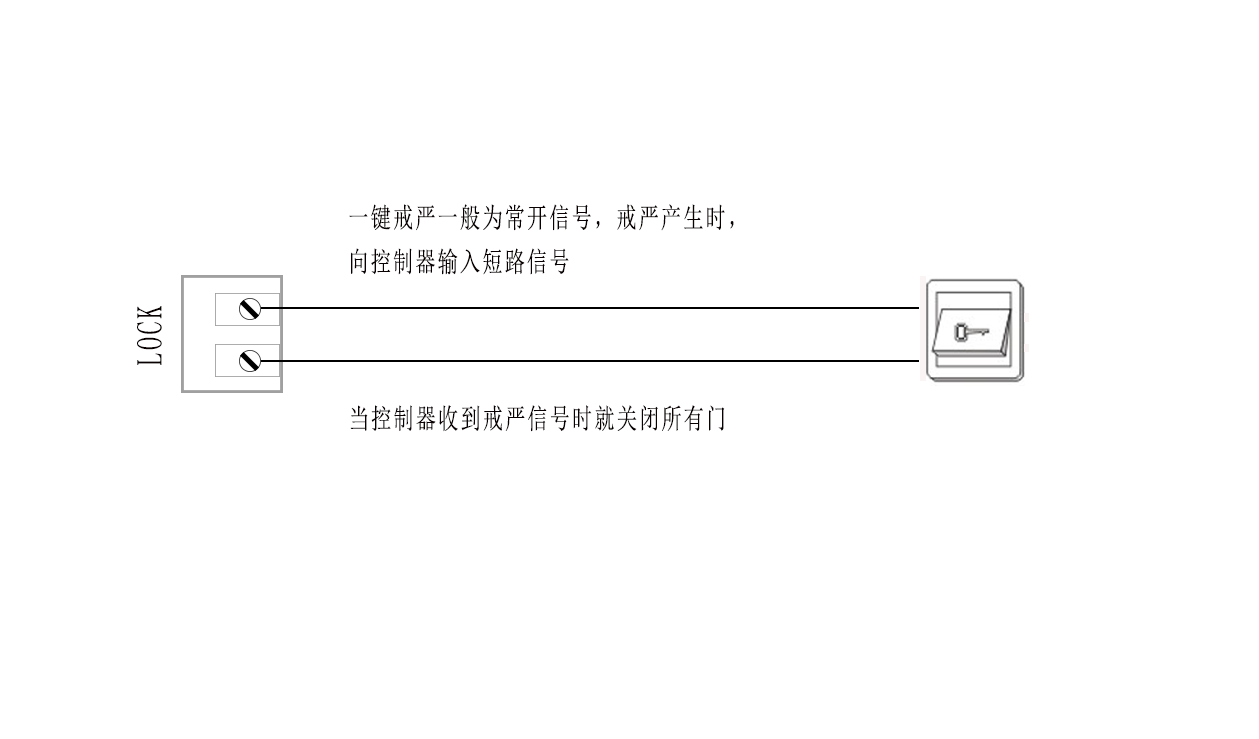

• ?多種消防報警聯動輸出：非法卡，門長時間未關，火警，脅迫，強制闖入，聯動，戒嚴，防盜等多種報警；
• ?內外卡確認：雙讀頭配合，外卡進門必須內卡確認；
• ?刷卡間隔：可設置讀頭間隔或跨讀頭間隔；
• 時間組管理: 6個天時段，7個周時段，100個分組，多種通行方式；
• ?定時開門：通過時間組聯動設置的定時開門方式，可設置節假日時段優先，節假日時自動屏蔽定時開門功能；
• 緊急開關門：可遠程控制設備緊急情況下常開、常閉或恢復在線；
• 多種認證方式：可自由設置設備的開門方式，刷卡開門，刷卡+密碼開門，刷卡或密碼開門等；
• 節假日門禁時段:20個節假日時段；
• 限制進門刷卡次數。

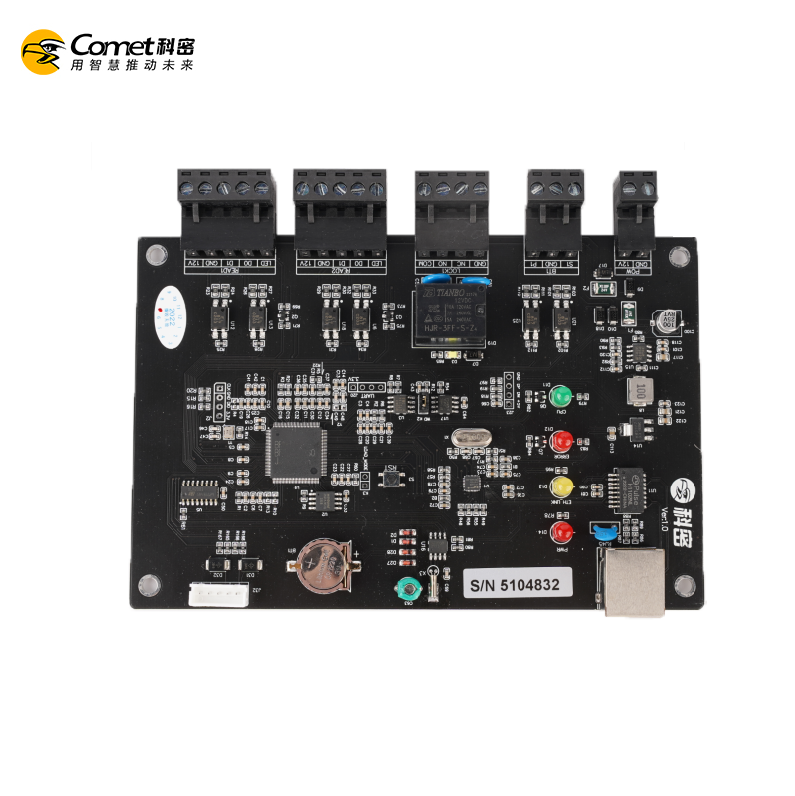

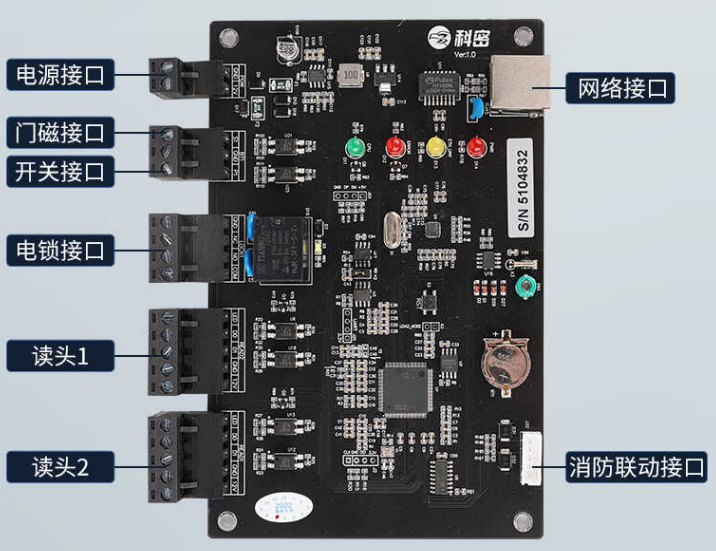

產品外觀

附件清單

主板*1、說明書*1、合格證*1

產品參數

安裝要求

• 電源到控制器：采用兩芯線，線徑在 1.0 毫米以上。
• 讀卡器到控制器：建議用 8 芯屏蔽多股雙絞網線。紅與紅白接 12V 正，棕與棕白接 GND，

綠接數據 D0，綠白接數據 D1。線徑建議在 0.5 毫米以上。實際應用最長不要超過 60 米,屏蔽線接大地;如通訊效果不佳,可增加讀卡器的供電線線徑。

• 按鈕到控制器：采用兩芯線，線徑在 0.3 毫米以上。建議使用八芯網線，按鈕任意其中兩根線即可，以后可以改接讀卡器，實現進出雙向刷卡功能。
• 電鎖到控制器：建議使用兩芯電源線，線徑在 1.0 毫米以上。如果超過 50 米要考慮使用更粗的線，或者多股并聯。最長不要超過 100 米，一般控制在 70 米。
• 門磁到控制器：建議選用兩芯線，線徑在 0.3 毫米以上，如果無需在線了解門的開關狀態或者無需門長時間未關閉報警和非法闖入報警等功能，門磁線可不接。
• TCP/IP 通訊：使用國標網線，控制器到交換機或者電腦的距離不超過 100 米。

接線定義

電源

控制器使用12V直流電源供電，如果和電鎖使用同一個電源，請選擇足夠大功率的電源。電源的接入端子在控制器的左下角，請注意區分正負極。

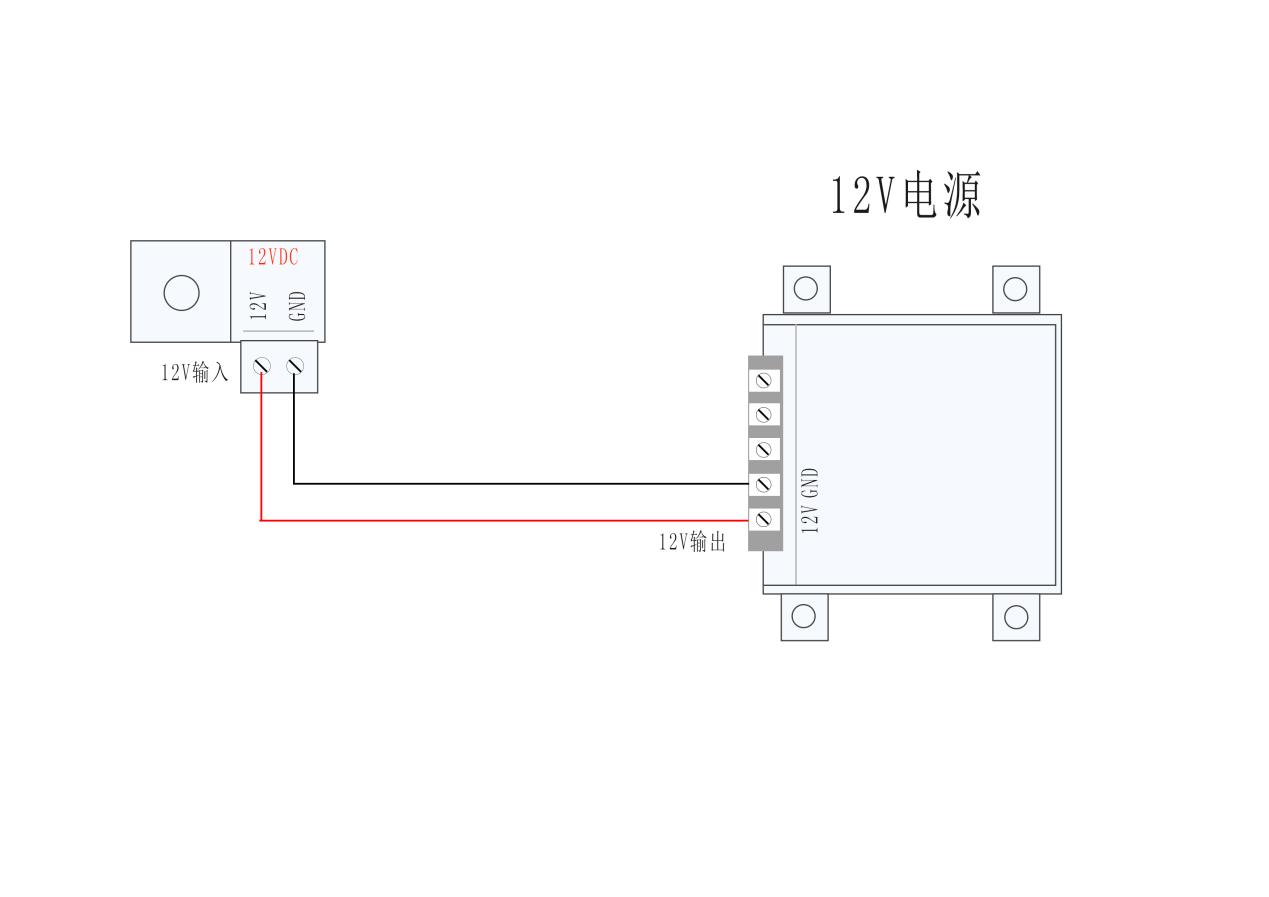

電源給控制器供電接線圖如下：

門鎖

單門、雙門、四門控制器分別有一組、兩組、四組控制輸出，均為無電壓輸出干接點，LOCK1對應門1鎖，LOCK2對應門2鎖，LOCK3對應門3鎖，LOCK4對應門4鎖，每一組鎖輸出有4個接線端口，分別為NC、NO、COM、GND，其中COM為公共端，NO為常開端，NC為常閉端。如圖：

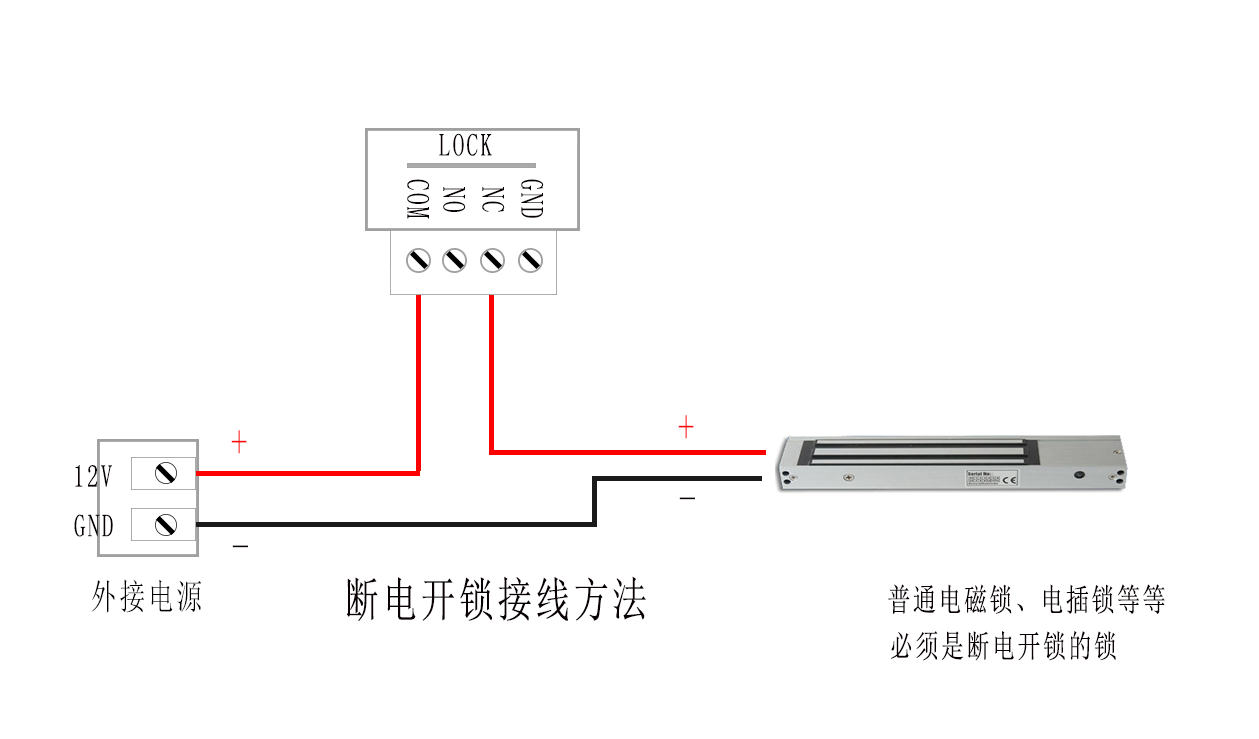

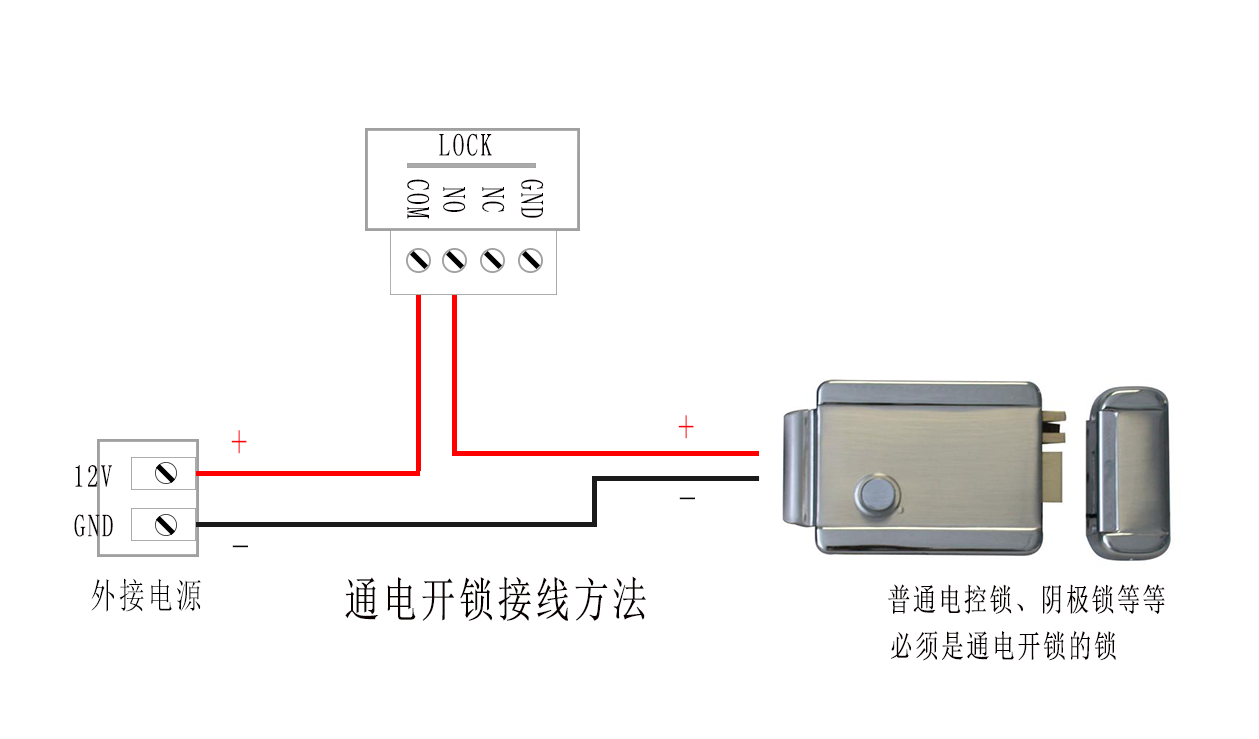

電鎖外接電源供電接線如下：

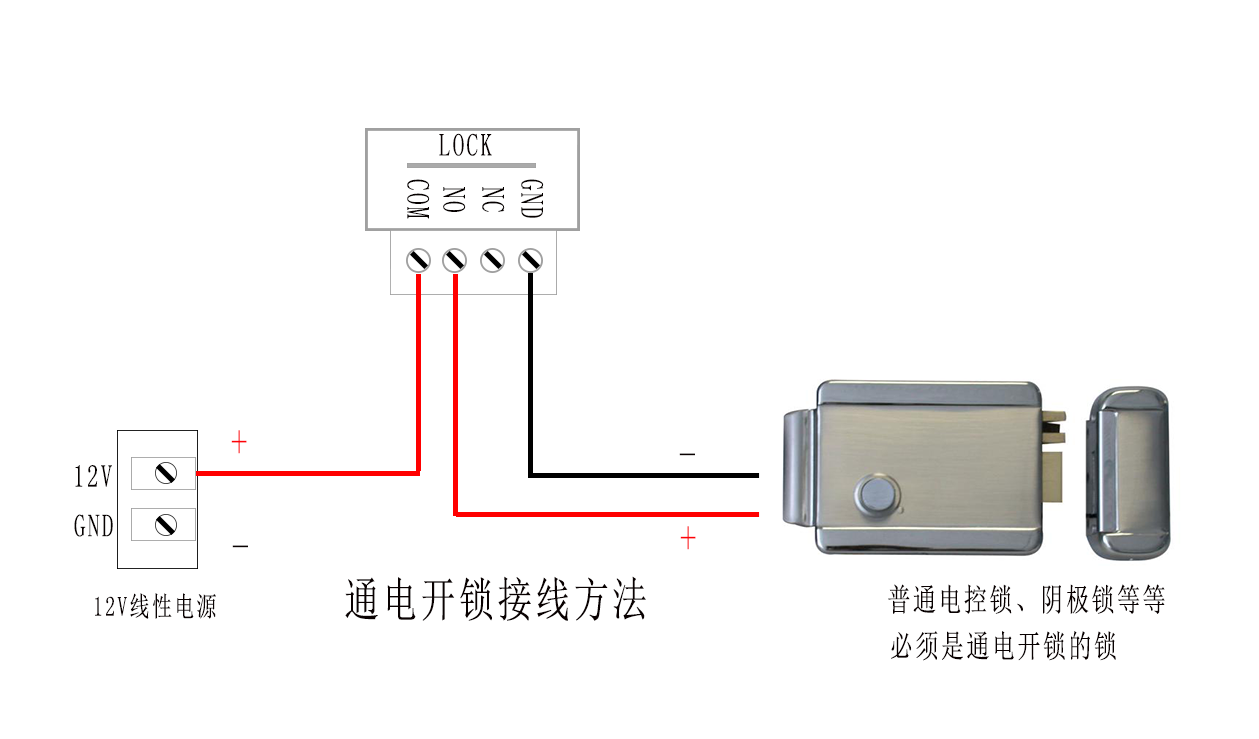

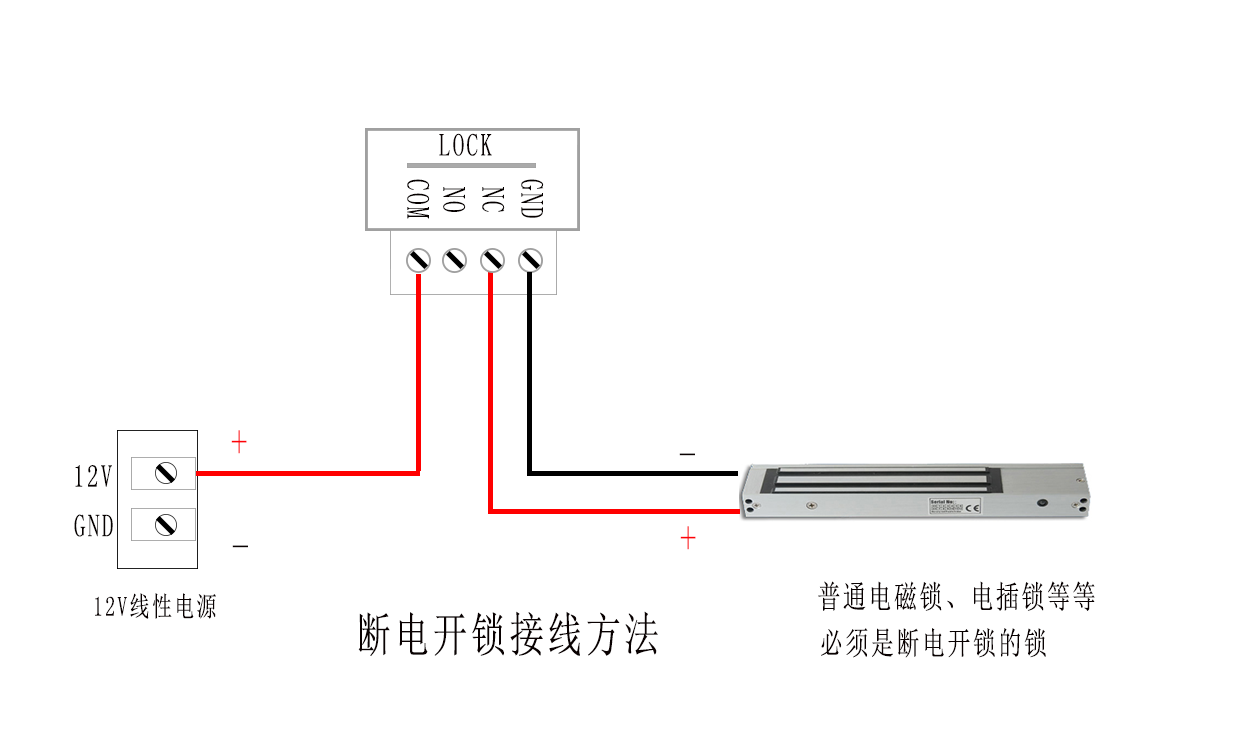

電鎖由控制器供電接線如下：

讀卡器

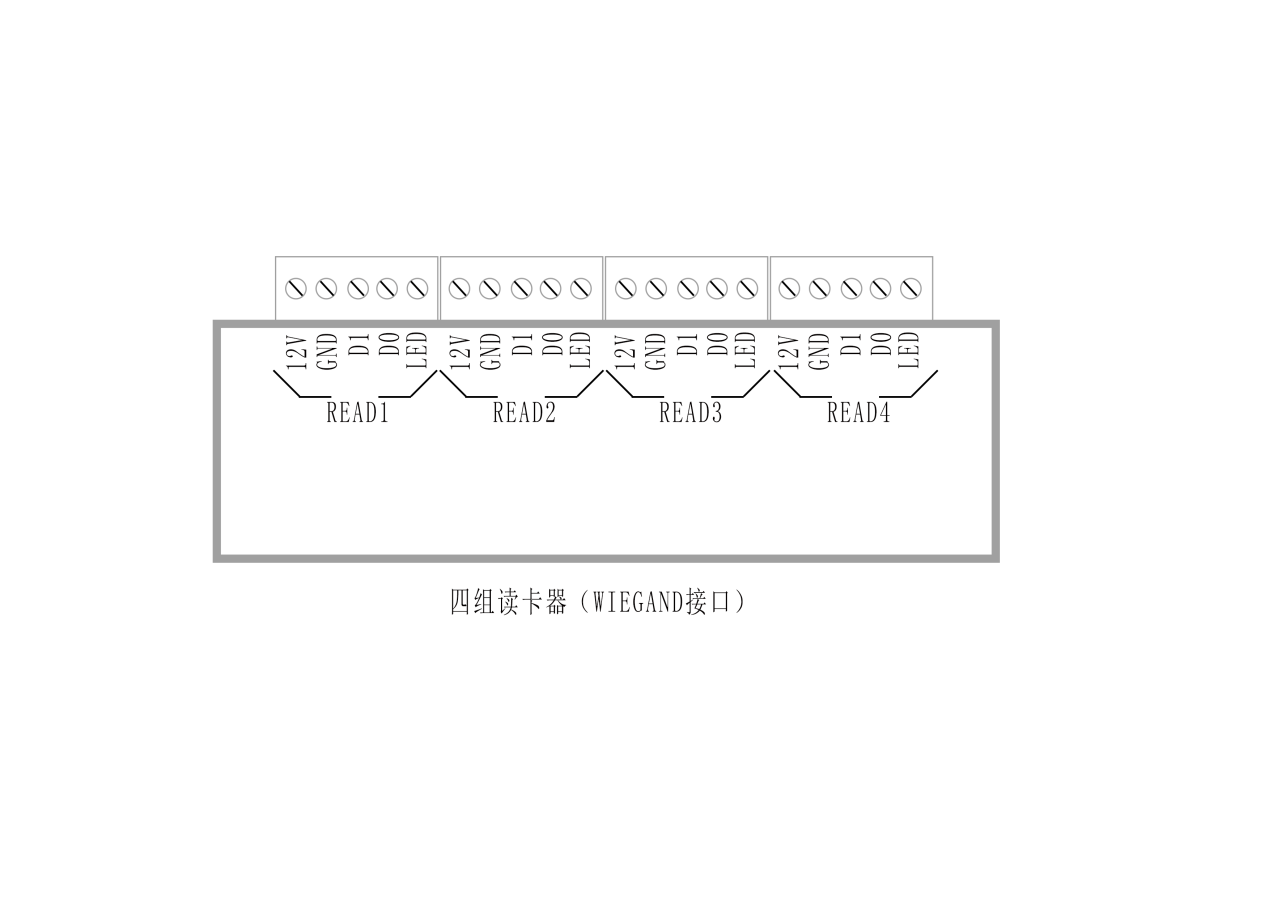

控制器有4組Wiegand格式的標準接入端口，標識分別為：READ1、READ2、READ3、READ4、（四門有8組）READ5、READ6、READ7、READ8，每組讀卡器接口有5個接線口，分別如下：

控制器型號不同，讀卡器接口對應門的進出有所不同，默認進出說明如下：

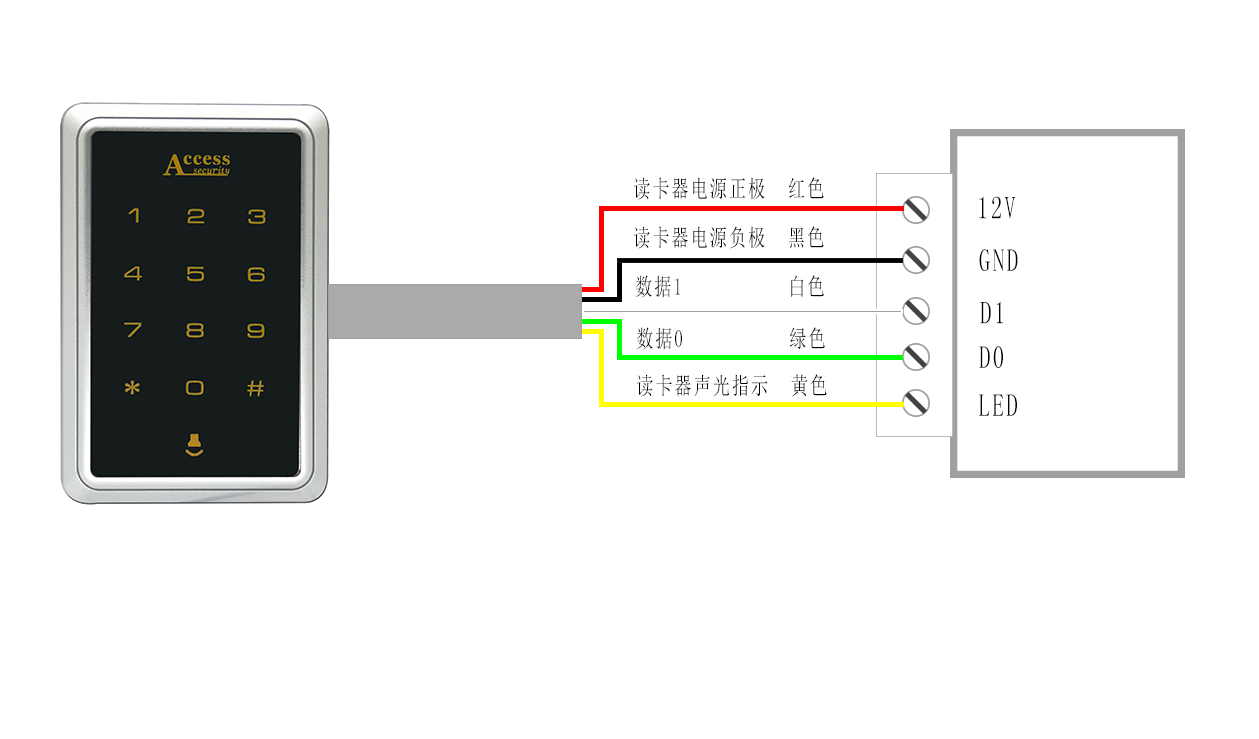

讀卡器接線示意圖如下：

注意：上圖線材顏色僅供參考，具體請看設備定義對應接線。LED是聲光信號反饋接口。用以區分合法卡和非法卡是否有聲音或者聲光的提示，根據需要可接可不接。

按鈕

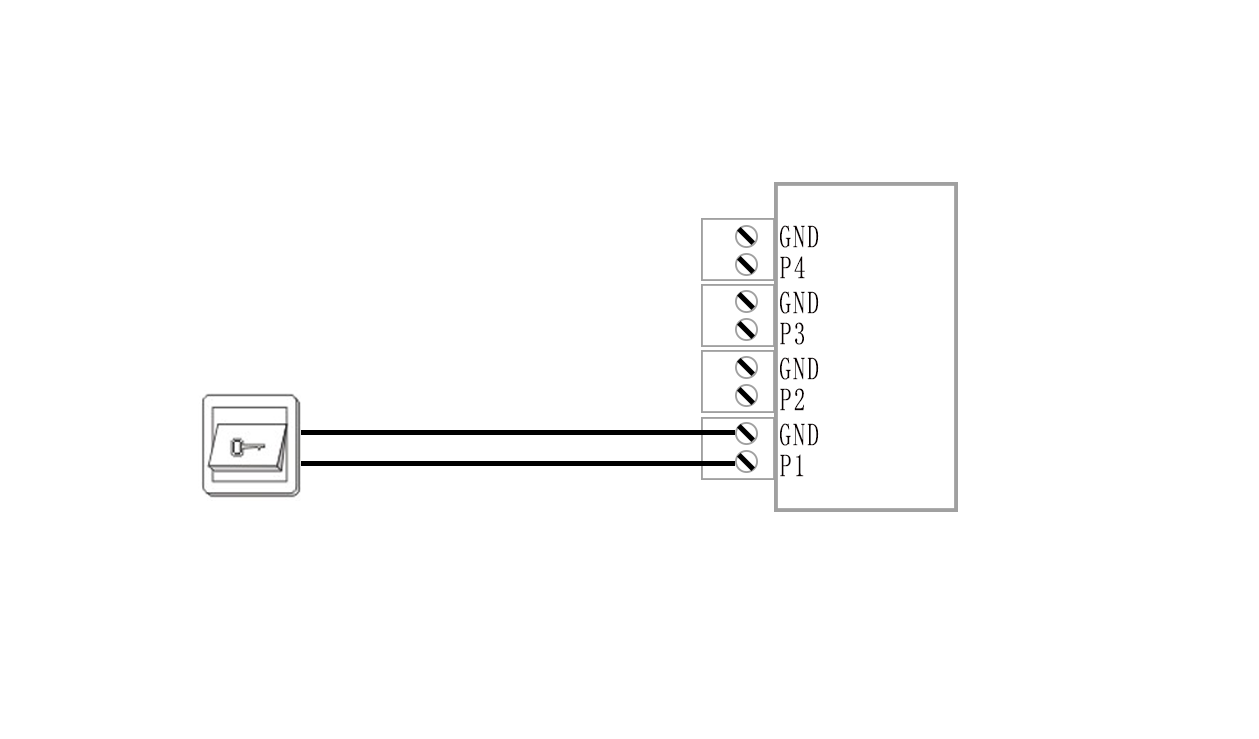

每一扇門對應一個出門按鈕，每一個按鈕有兩根導線相連，P1對應門1 的出門按鈕，P2對應門2的出門按鈕，P3對應門3的出門按鈕，P4對應門4的出門按鈕，接線示意圖如下：

門磁

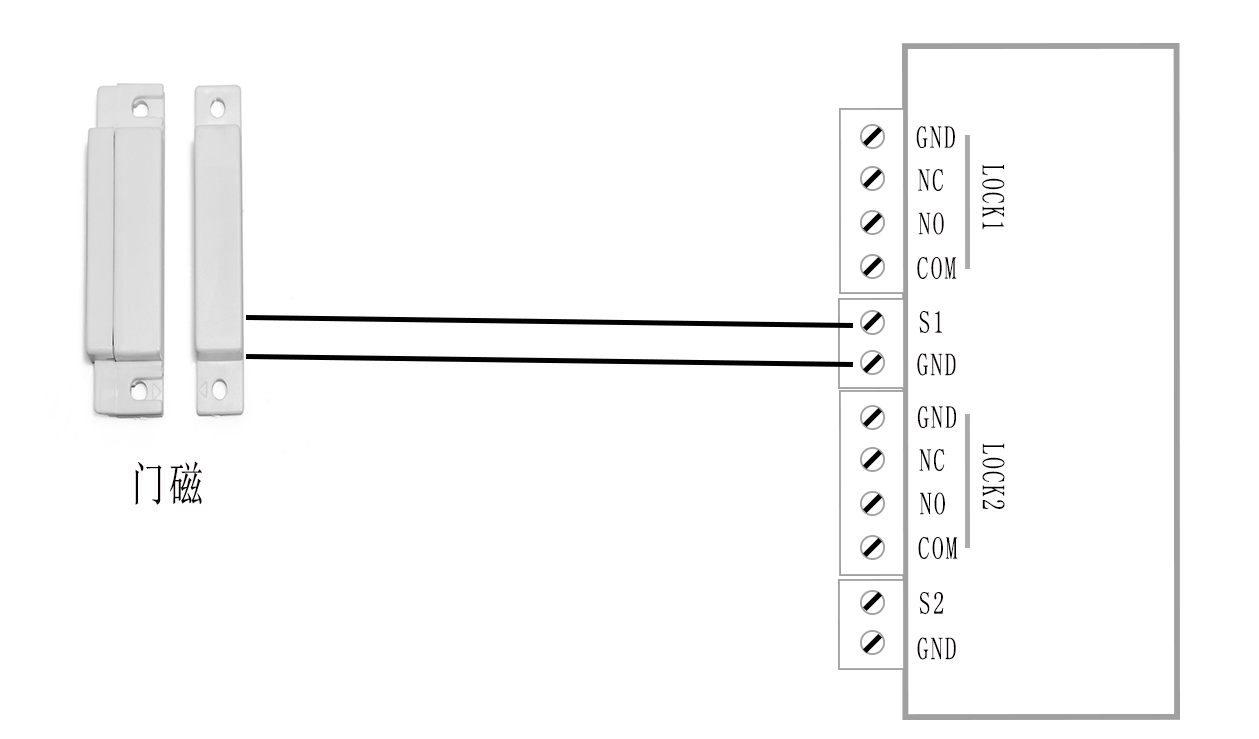

門磁是用來感應開和關狀態感應開關，接上門磁可以再軟件中看到門是開的還是關的，互鎖功能、非法開門報警、門開超時報警等功能都需要接上門磁才能實現。每一個門對應一個門磁，每個門磁有兩根線相接，接線示例如下圖：

注：如果門磁與鎖體是集成一體的，只需要、將鎖上的兩根門磁線接過來即可。有些門磁分常開和常閉，請選擇在門關閉時為常閉的門磁使用。

火警報警

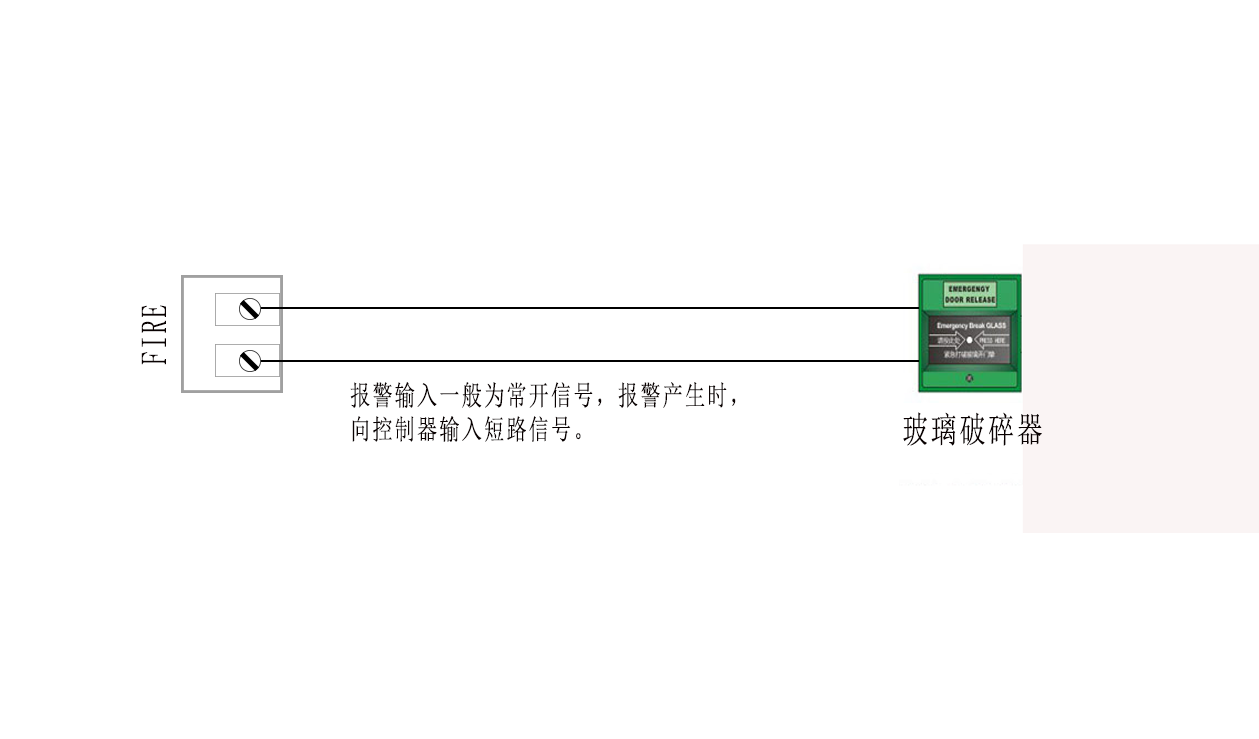

火警報警輸入接線如下圖：

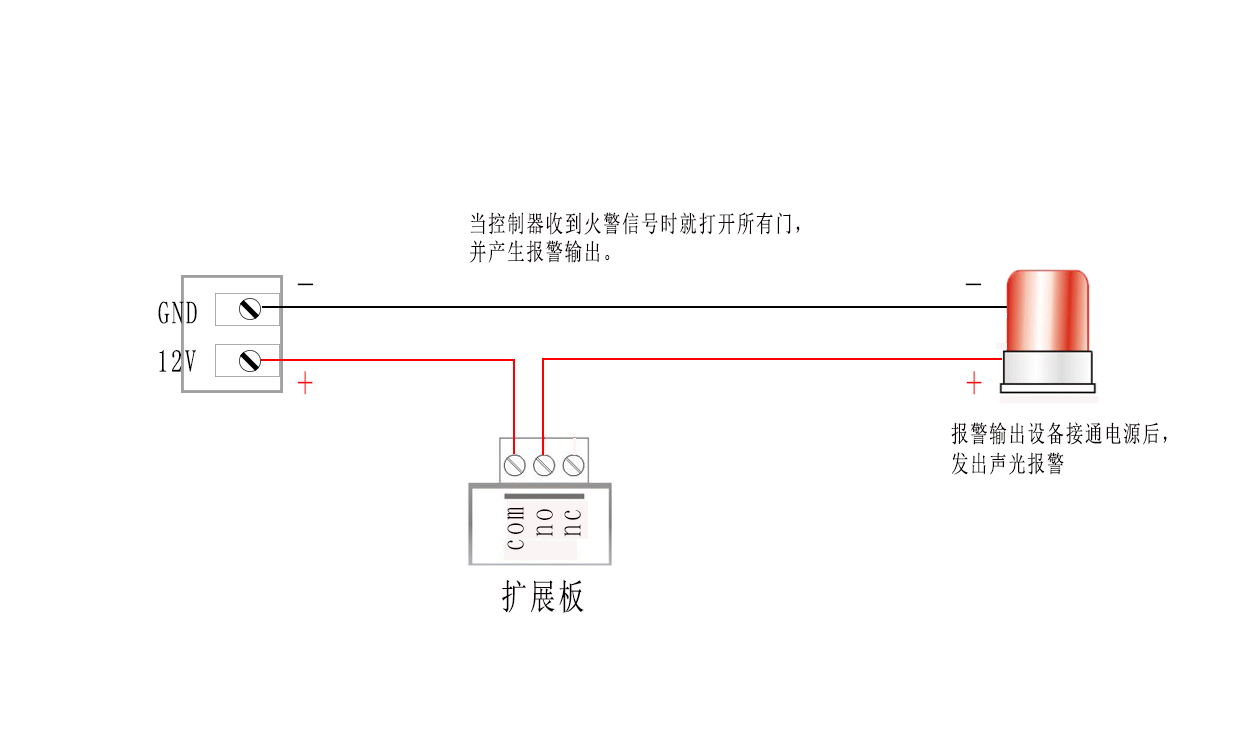

火警報警輸出接線如下圖：

TCP/IP通訊

TCP/IP系列控制器可以在交換機通過網絡連接，也可以直連連到電腦主機網口。當控制器與交換機連接時，要使用平行網線進行連接；當控制器直連電腦時，需要使用交叉線進行連接。網線的長度不能超過100米，如超過需在中間加交換器或使用光纖進行通訊。

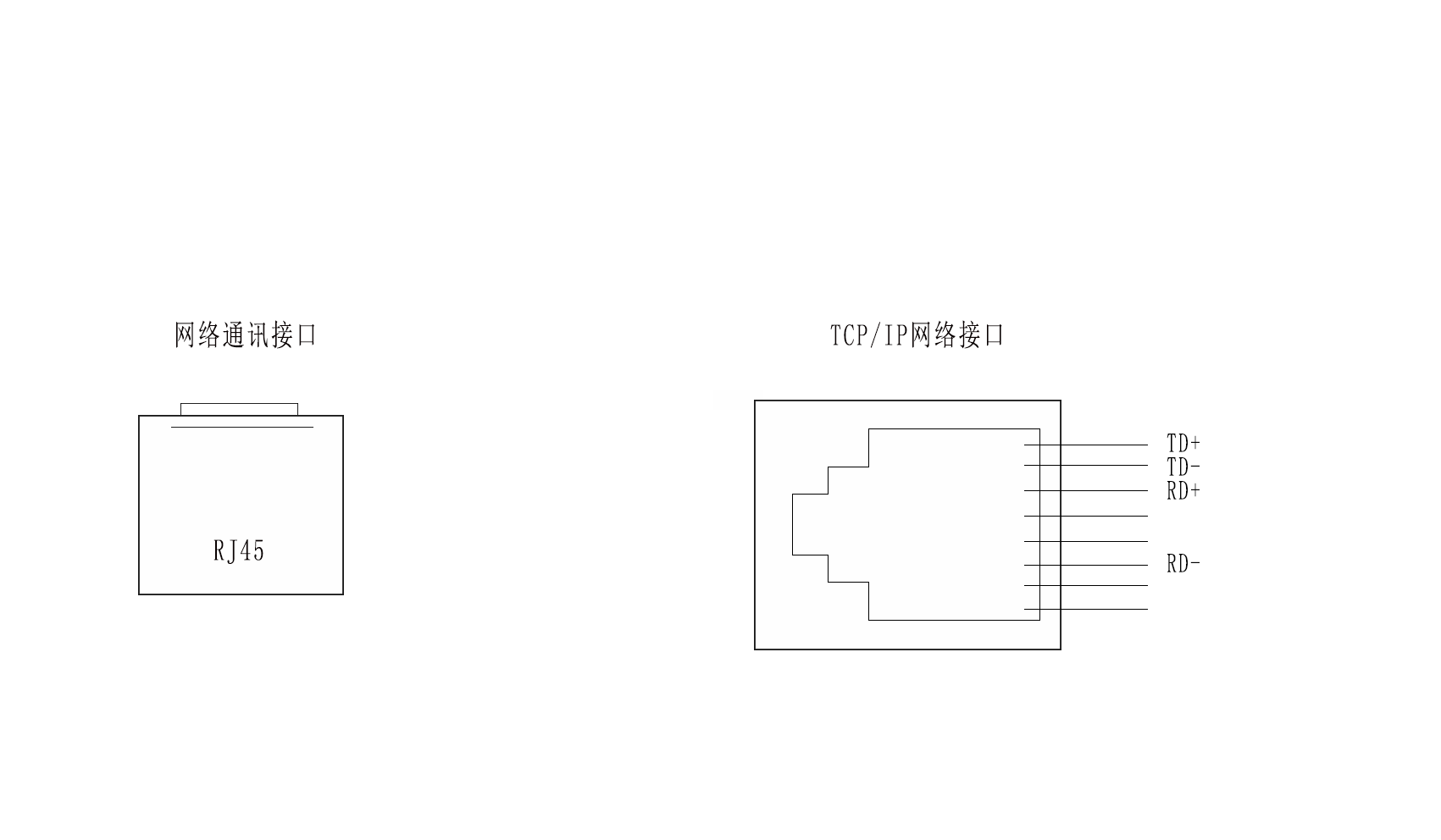

TCP/IP通訊接口如下圖：

復位

將控制器的IP地址復位到控制器出廠默認的IP，復位按鍵在網絡接口旁邊，標識為：RST。

復位操作：控制器上電，按住復位按鈕1秒松手即可復位設備IP。
