電梯樓層控制系統方案

本方案中所使用的門禁梯控產品全部為科密自行開發生產的科密品牌門禁系統,科密作為專業的門禁梯控制造廠家,在產品研發、生產制造、質量控制及技術服務方面具有明顯的競爭優勢:

產品研發:公司嚴格遵循ISO9001質量控制體系所規范的流程進行設計和生產,始終保持產品的先進性、一致性、和穩定性,并通過相關的質量檢測和認證。

生產制造:公司從材料選材、工藝設計、產品內部檢測、生產流程等進行詳細的規范的質量管理控制。

產品功能方面:

? 高速運算電路設計

硬件核心處理器采用國際頂尖品牌PIC系列單片機,運算速度快,存儲容量大,識別用戶速度快,刷卡后瞬間開門,驅動能力強,可靠性高,特別適用于可靠性要求高、速度要求快的公共場合。

? 大容量非易失性存儲電路設計

采用先進的類似于U盤的Flash存儲技術,信息永不丟失。市面上有些門禁控制器還采用以前的存儲技術,用外接小電池維持?jǐn)?shù)據和時鐘信息,一旦電池振動、無電、受到電流沖擊,存儲的信息(權限、記錄、時間)丟失極其頻繁。

? 防死機內置看門狗電路和自檢電路設計

在通電前提下,電路會不斷檢測系統是否運行正常,如果系統運行發生故障,系統自動重新啟動。

? 實時時鐘防丟失精準電路設計

采用“精工”技術的內置鋰電池時鐘模塊,時鐘精度高,無需經常校準。

? 三級防雷防浪涌電路設計(突波過壓保護)

采用高級別三級防雷設計,5000V感應雷連續50次打不壞,相應的防浪涌 防突波 防過壓的指標也在較高檔。

? 大負載繼電器輸出電路設計

可以外接除電鎖外更大電流負載,以應用到門禁以外的權限控制領域。

? 報警輸出及消防聯動擴展板電路設計

可外接擴展板實現門長時間為未關閉報警、非法闖入報警、被脅迫報警、智能聯動、收到消防信號自動打開門同時驅動外部報警器便于逃生等功能,滿足門禁高端用戶的需求。

電梯樓層控制系統描述

第一節 系統綜合描述

隨著社會的進步和發展,人們的生活方式發生著深刻的變化。城市高層、中高層大廈的興起是電梯樓層控制系統引起的現象之一。城市高層建筑的興起給人們的生活帶來極大空間的享受,但是高樓的智能管理給物業和管理處帶來了極大的不便。這種不便迫使人們?nèi)ふ腋呒夹g(shù)的有效手段去解決。

智能化的電梯樓層控制系統就是適應這一時代需求的高技術產物。這不僅可以有效地解決高層建筑電梯的混亂,而且可以促進高層建筑的正規化建設和管理,同時也盡可能地減少業主防盜的憂慮。易于與其它智能化系統組合成更強大的綜合性系統,適各種綜合方式的高級管理。

根據以上市場的需求,我公司投入大量的經費、市場調研、研發力量投入開發了電梯樓層控制系統,經過幾年的市場運作、改進開發、現已形成成熟產品,達到了接近零售后的目標。采用全新設計,主機和人臉讀卡頭分體、精美外觀,高可靠性能,抗靜電干擾,完全的解決了和電梯一塊運行時,穩定性差、易受干擾、發權限不方便、易被惡意用戶損壞等一系列問題。

整套電梯樓層控制系統是本公司自主研發生產,采用優質的進口芯片、元器件等,引進國外先進技術,從而保證了產品的質量,強大的實力、完善的售后體系,也給客戶的后續使用帶來的極大的便利。

這套系統的工作機理是:在電梯轎廂內安裝一臺人臉讀卡器,電梯轎頂安防電梯樓層控制器以及機箱電源,電梯樓層控制器控制電梯的原理是控制電梯的按鈕線路,將按鈕線路上增加一個開關,然后通過人臉讀卡器刷有效卡將開關閉合,電梯按鈕線路接通后便可正常運行電梯,但如果刷非法人臉或不刷臉,電梯按鈕線路為斷開狀態,無法選層,從而便達到了控制電梯樓層使用的效果。

第二節 現場情況簡述

****廣場寫字樓是一個高級辦公寫字樓區,一共由六棟主樓組成,標記為A、B、C、D、E、F,每棟大樓有18層,每棟大樓的大堂內有四部電梯,每部電梯都需要做刷臉限制,無權限人員需要在大堂保安處登記申請由保安刷臉方可使用電梯。用戶具體要求如此:

? 不同公司人員可以設置不同的樓層權限,員工只能刷臉到達公司所在的樓層,其他樓層無法選擇;保安以及管理人員有全部樓層的權限。

? 管理中心可以設置每部電梯可使用的時間,例如,大樓上班時間為早上7點-晚上22點,那么電梯的使用也限制為這個時間段內可以使用,其他時間電梯無法使用。

? 電梯使用高峰期,管理中心可將電梯樓層控制板設置為常開,上下班員工無需刷臉即可使用電梯,但是高峰時間過后電梯使用必須通過刷臉,否則無法使用電梯選層。例如,每個公司員工上班一般集中在早上的8點-9點,下班時間集中于下午的5點-6點,在這兩個時間段內使用電梯的頻率非常高,所以,在這兩個時間段內最好可以讓電梯不受控制板控制,直接可以選層,但這兩個時間段過后,所有人員使用電梯必須通過刷臉。

? 管理中心可以采集查看電梯使用的刷臉記錄,如果出現異常情況,可以采取應急措施。

? 電梯樓層控制器若出現問題,能通過某些方式將電梯樓層控制板與電梯原系統完全隔離,電梯能正常運行,系統不會癱瘓。

? 電梯樓層控制系統需要符合消防規范,有消防聯動接口。

第三節 系統解決方案

對于辦公樓管理中心的要求,結合科密電梯控制系統的特點,建議客戶采用科密SI-TK16-FACE聯網電梯樓層控制系統,對具體要求做如下解決方案:

? 靈活的權限設置

科密SI-TK16-FACE電梯樓層控制系統可以根據不同人員的需要設置對應的權限,一張人臉可以設置單層或者多層的權限,管理人員以及保安可以設置全部樓層權限,而且權限設置界面簡單明了,方便操作方便管理。

? 靈活的時間組管理

科密SI-TK16-FACE電梯樓層控制系統可以根據電梯使用的時間設置控制器的關閉以及開啟時間段,極大地方便了管理人員對電梯使用的管理,既環保又節省資源。

? 常開時間段設置

科密SI-TK16-FACE電梯樓層控制系統可根據電梯使用高峰期設置控制板的常開時間段,讓電梯在高峰期處于不受控制器控制狀態,可按照正常使用運行。過了高峰期之后,電梯重新回到控制狀態,若不通過刷有效人臉,電梯將無法使用,從而達到了節約資源的效果。

? 記錄查詢

科密SI-TK16-FACE電梯樓層控制板內可存儲高達五萬條的出入記錄,管理中心需要查看出入記錄時,只要通過軟件將控制板的數據采集到軟件上便可查詢每個時間點的刷臉情況。

? 斷電復位功能

科密SI-TK16-FACE電梯樓層控制系統自帶斷電復位功能,如果電梯樓層控制板出現問題之后,電梯無法收到控制板的正??刂?,那么管理員可通過切斷電梯樓層控制板的電源的方法來將電梯恢復到原始的運行狀態,無需刷臉正常運行。這個功能作用是為了當電梯樓層控制板受到外接影響出現問題時可以作應急處理,不會導致電梯癱瘓,影響公司員工正常上下班。

? 手動接口

科密SI-TK16-FACE電梯樓層控制系統具有手動按鈕接口,當手動信號輸送到電梯樓層控制器的手動接口,電梯樓層控制系統將脫離電梯控制,還原電梯原有系統運行。該按鈕可在電梯檢修人員檢修電梯時使用。

? 消防聯動接口

科密SI-TK16-FACE電梯樓層控制系統具有消防聯動接口,當火警信號輸送到電梯樓層控制器的火警接口,電梯樓層控制系統將脫離電梯控制,還原電梯原有系統運行,絕對不會影響電梯系統火警緊急啟用功能。

第四節 項目軟件使用功能

? 時間組模塊:該模塊可對自主設置電梯模式,使用時間段,更方便管理員對電梯的人性化管理。

? 定時開梯功能:該功能可以實現設置時段釋放電梯樓層控制的功能,在常開時間段內,控制板將不受控制系統控制,按原有功能運行。

? 緊急開梯:改功能可以實現樓層按鈕一直處于打開(無需刷臉即可按按鈕)或關閉(刷臉無效)狀態,如需恢復原狀再點擊“恢復開門”即可。

系統設計

由于安全性和高效率管理的需要,遵循下列原則:

  • 系統的實用性

門禁系統的功能應符合實際需要, 不能華而不實。如果片面追求系統的超前性, 勢必造成投資過大,離實際需要偏離太遠。因此系統的實用性是首先應遵循的第一原則。同時,系統的前端產品和系統軟件均有良好的可學習性和可操作性。特別是可操作性(便捷性),使具備電腦初級操作水平的管理人員,通過簡單的培訓就能掌握系統的操作要領,達到能完成值班任務的操作水平。

  • 系統的穩定性

由于門禁系統是一項不間斷長期工作的系統,并且和我們的正常生活和工作息息相關,所以系統的穩定性顯得尤為重要。要求該產品系統要有五年以上市場的成功應用經驗,擁有相應的客戶群和客戶服務體系。

  • 系統安全性

門禁系統中的所有設備及配件在性能安全可靠運轉的同時, 還應符合中國或國際有關的安全標準, 并可在非理想環境下有效工作。強大的實時監控功能和聯動報警功能,充分保證使用者環境的安全性。

  • 系統可擴展性

門禁系統的技術不斷向前發展, 用戶需求也在發生變化, 因此門禁系統的設計與實施應考慮到將來可擴展的實際需要, 亦即可靈活增減或更新各個子系統, 滿足不同時期的需要, 保持長時間領先地位, 成為智能建筑的典范。系統設計時,對需要實現的功能進行了合理配置,并且這種配置是可以改變的,甚至在工程完成后,這種配置的改變也是可能的和方便的。系統軟件根據開發商符合不同歷史時期市場的需求進行相應的升級和完善,并為相應的應用客戶進行軟件升級。同時,可以擴展為考勤系統、會議簽到系統、巡邏管理系統,就餐管理系統等一卡通工程。

  • 系統易維護性

門禁系統在運行過程中的維護應盡量做到簡單易行。系統的運轉真正做到開電即可工作, 插上就能運行的程度。而且維護過程中無需使用過多專用的維護工具。從計算機的配置到系統的配置,前端設備的配置都充分仔細地考慮了系統可靠性。并實施了相應的認證。我們?cè)谧龅较到y(tǒng)故障率最低的同時,也考慮到即使因?yàn)橐庀氩坏降脑蚨l(fā)生問題時,保證數據的方便保存和快速恢復,并且保證緊急時能迅速地打開通道。整個系統的維護是在線式的,不會因?yàn)椴糠衷O(shè)備的維護,而停止所有設備的正常運作。

  • 先進性

在保證穩定性、實用性和便捷性的前提下,門禁產品應該具備一定的先進性,以保證在今后的數年內不會被淘汰,并且可以滿足門禁使用中的要求和需求。

電梯樓層控制系統示意圖

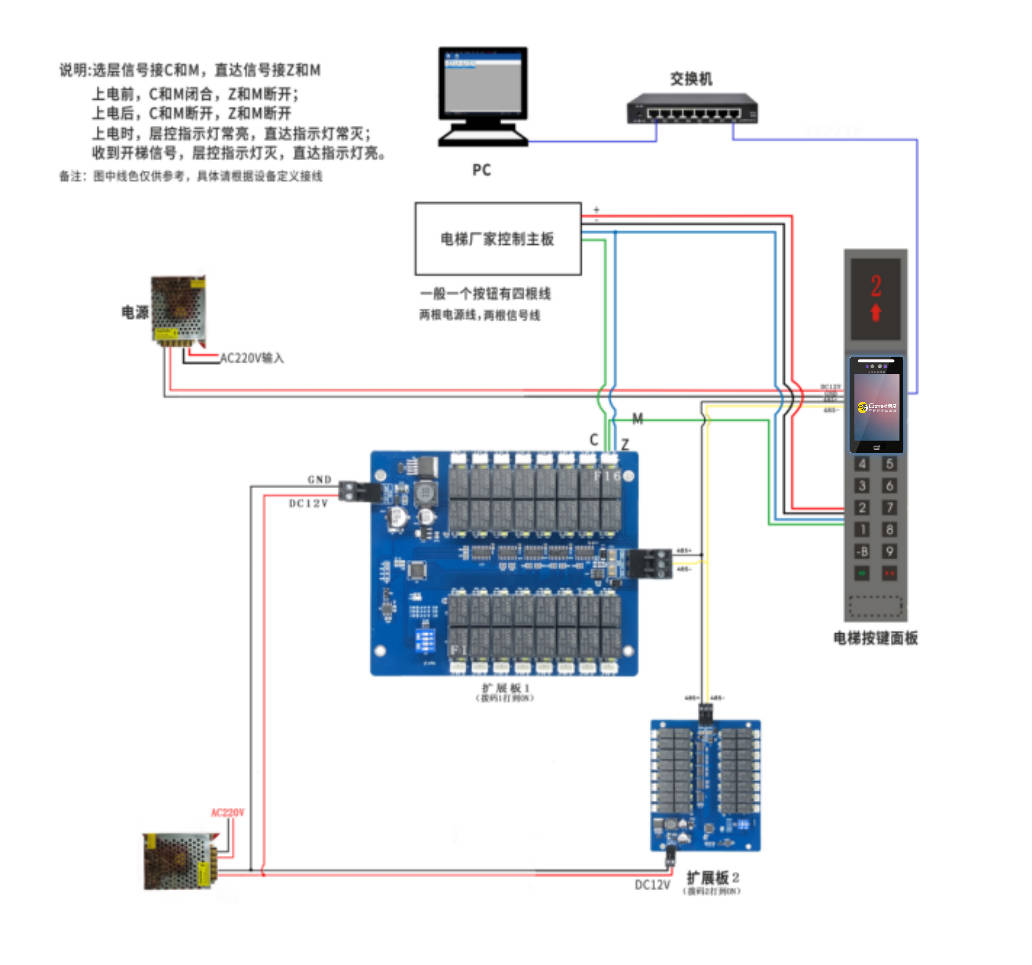

  1. 電梯樓層控制系統示意圖:

電梯樓層控制系統方案-圖片1

如上圖所示,電梯樓層控制板裝于機箱內,放置于電梯轎廂頂,連接電梯人臉讀卡器,以及控制電梯選層按鈕,在電梯選層按鈕板后安裝一個斷電開關,方便當電梯樓層控制板受創后電梯系統的恢復。聯網電梯樓層控制器是標準TCP/IP通訊,線從轎廂頂?shù)碾S著電梯隨行電纜往上走,走到頂層出口再連接到控制中心交換機上

2. 電梯樓層控制器接線示意圖:

電梯樓層控制系統方案-圖片2

① 電梯樓層控制器上電后,電源指示燈常亮,運行CPU燈閃爍,繼電器動作左排指示燈全亮(層控直達右排繼電器指示燈上電全滅)說明控制板啟動正常。

② 繼電器輸出端分層控、直達以及公共端,

3.布線規則以及原理說明:

控制板電源線:電源接線建議使用標準兩芯電源線,線徑在1.0mm2以上。如果布線超過50m則要考慮更粗的線,或者多股線并聯。

讀卡器連接線:讀卡器到控制器的線,建議使用8芯屏蔽多股雙絞網線,數據線Data1和Data0互為雙絞。線徑建議在0.5mm2以上,必須帶屏蔽,最長不可以超過100m,建議在80m以內。

繼電器輸出線:每個電梯樓層控制器都有32路繼電器輸出,層控直達式,每層按鍵用兩個繼電器控制,一個控制樓層選擇,一個控制樓層直達,只有單層的權限才能有直達的功能。電梯按鈕面板一般每個按鈕都會對應有四根線接到原電梯主控板,兩根電源線,兩根信號線,如果只需要單純的控制樓層,那么只需要將兩根信號線的其中一根斷開,分別接入到電梯樓層控制板的C及M口便可,只要刷臉識別權限后對應樓層的繼電器C和M便會閉合,接通電梯按鈕信號線,電梯按鍵便可按下。如果需要直達,那么每個樓層按鈕信號線需要接兩個繼電器控制,具體原理接線如下圖所示:

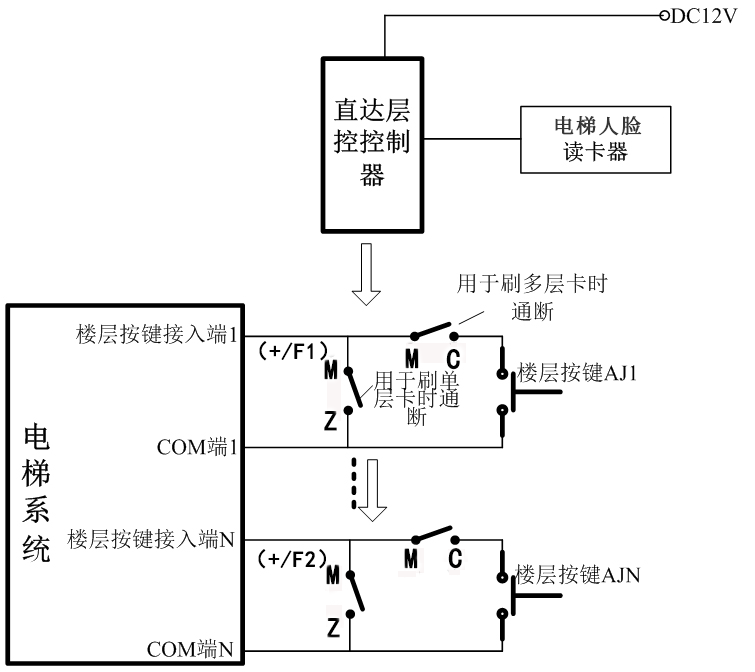

層控直達式原理圖:

電梯樓層控制系統方案-圖片3

原理說明:

  1. 層控直達式控制板有32路繼電器輸出,每層有兩個繼電器輸出控制

② 直達式控制板在沒上電時,C和M閉合,Z和M是斷開的,則直接按AJ鍵便可直接啟用電梯。

  1. 控制板上電后,C和M斷開,Z和M斷開,此時,不刷臉的情況下按AJ鍵無效,電梯將無法正常使用。

④ 單層權限時,Z和M閉合,則無需按樓層按鍵AJ,便可啟用電梯直接到達指定樓層,Z和M閉合一秒后便自動斷開,需重新刷臉登記。

⑤ 多層權限時,只控制C和M閉合,則需再按AJ鍵后,才能啟用電梯到指定樓層;3秒(1-255秒可調)后C和M復位斷開,再按AJ鍵無效。

電梯樓層控制系統設備組成

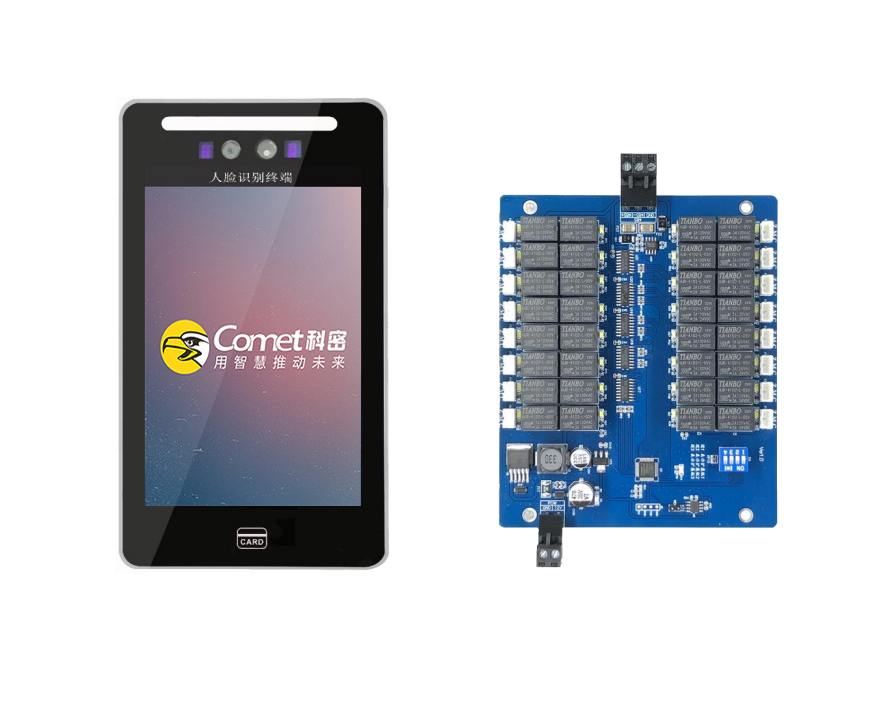

人臉梯控主機

產品外觀

電梯樓層控制系統方案-圖片4

功能特性

? 8英寸寬視角顯示屏

? 識別準確率高達99%

? 識別速度小于1秒

? 標配人臉、刷卡、密碼等多種識別方式

? 支持活體檢測

技術參數

操作系統 Linux

活體檢測 雙目活體檢測

攝像頭 RGB+IR 200萬 活體雙攝

顯示屏 8寸IPS高清顯示屏

觸屏 800*1280觸摸屏

支持語言 簡體中文

電源 DC12V/2A

工作溫濕 -40℃~70℃;10~90%RH

可控樓層 標配人臉主機+16層擴展板,可擴展4個擴展板,最多控制64層

人臉容量 標配10000

卡容量 標配10000

記錄容量 5萬(循環存儲)

識別速度 <1s

驗證方式 人臉/卡,人臉加卡

刷卡 標配IC刷卡

防水 IP65

通訊方式 TCP/IP

外觀尺寸 248mm*134mm*24mm

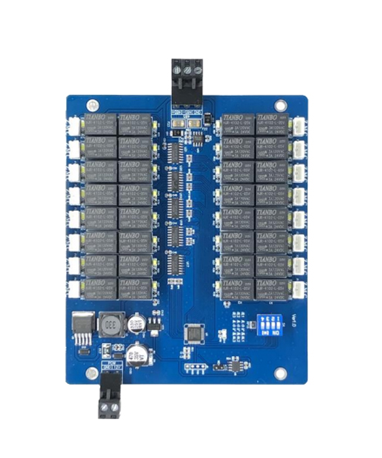

層控板

產品介紹

電梯樓層控制系統方案-圖片5

技術參數

使用功率: 12VDC 500mA

設備尺寸: 143*118mm

控制樓層: 16層層控直達(雙繼電器)

使用環境: 工作溫度:-10~50℃ 工作濕度:<90%

通訊方式: RS485配套人臉梯控主機

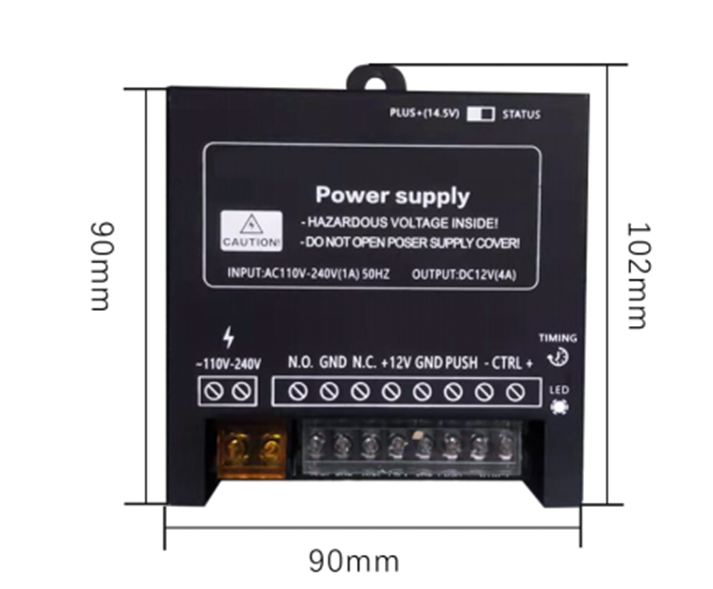

專用電源

產品外觀

電梯樓層控制系統方案-圖片6

技術參數

輸入 AC110~240V 50/60Hz

輸出 DC15-18V 48VA

最大功率 52.8W/5A

外型尺寸 90mm*90mm*35mm

重量 300g
